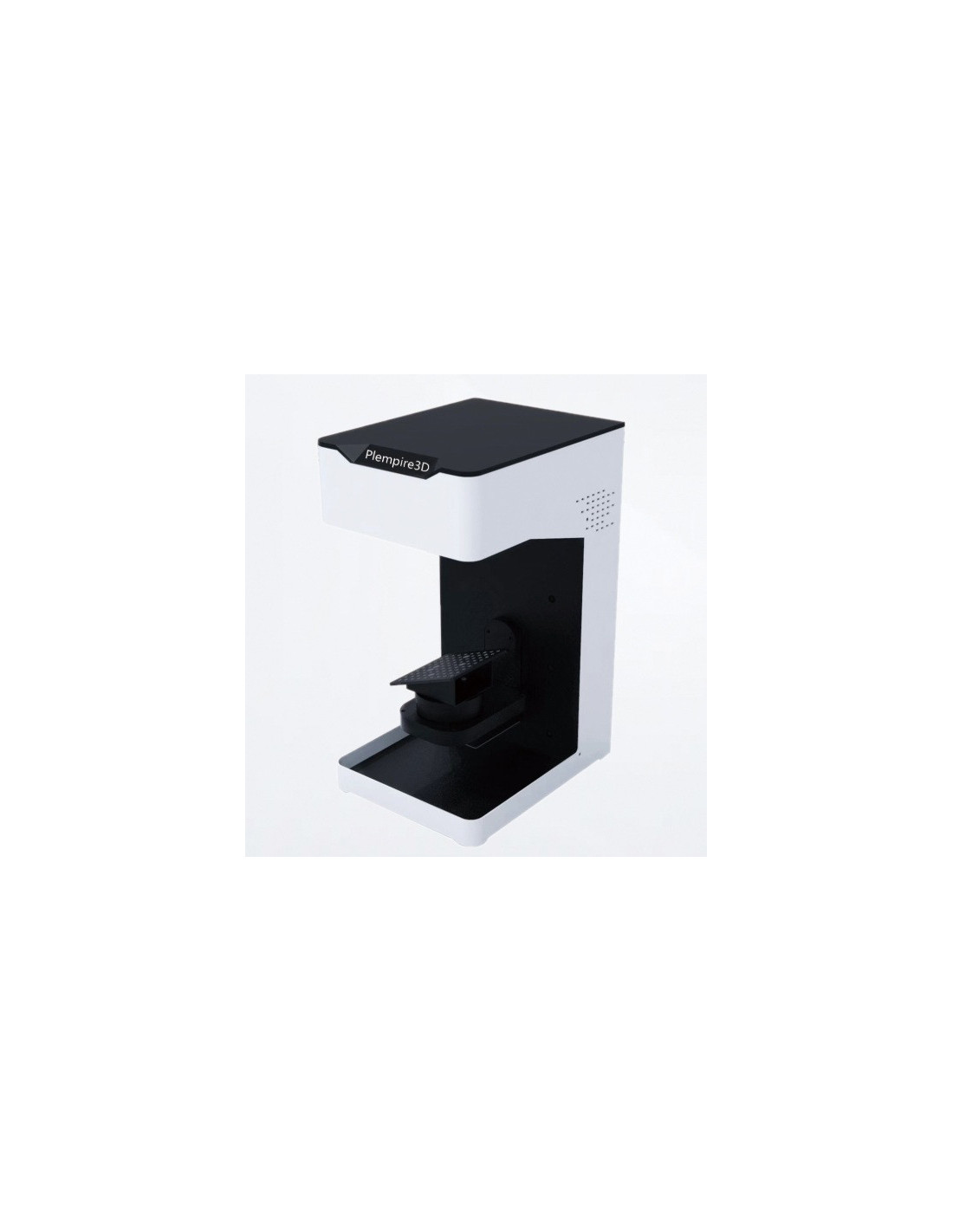

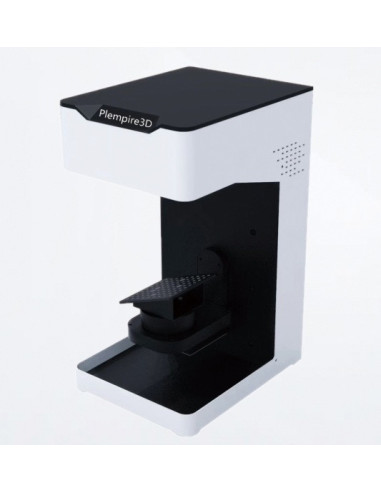

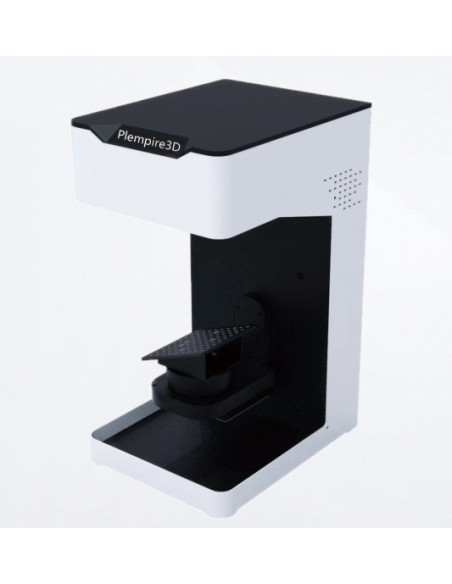

Plempire 3D-P50 3D Scanner

Anwendung

Der Plempire 3D-P50 ist ein spezialisierter Industriescanner, der für die Schmuckbranche, Uhrmacherei und Präzisionsfertigung entwickelt wurde. Er ermöglicht die schnelle Digitalisierung von physischen Mustern, antiken Schmuckstücken oder Wachsmodellen mit extremer Detailtreue. Das System ist ideal für Reverse Engineering und CAD-Anpassungen geeignet, bei denen Passgenauigkeit und die Ausrichtung feinster Details entscheidend sind.

Vorteile

Ausgestattet mit blauer Streifenlicht-Technologie und hochauflösenden 5-MP-Kameras garantiert der Scanner eine Detailerfassungsgrenze von bis zu 0,05 mm. Der intelligente, zweiachsig gekoppelte Drehtisch sorgt in Kombination mit Smart-Patching- und Mosaik-Modi für eine lückenlose Erfassung ohne tote Winkel, selbst bei komplexen Geometrien. Die automatische Datensegmentierung reduziert den Zeitaufwand für die Post-Processing-Bearbeitung der Punktwolken erheblich.

Werkstatttauglichkeit

Der P50 ist für den stabilen Werkstatteinsatz konstruiert. Mit einem Eigengewicht von 8,25 kg bietet er die nötige Steifigkeit und Vibrationsdämpfung für präzise Messungen. Das geschlossene optische System schützt die empfindlichen Komponenten vor Staub und störendem Umgebungslicht. Eine intuitive Benutzeroberfläche und die direkte Unterstützung für zerstörungsfreie STL-Ausgabe vereinfachen die Integration in den Workflow professioneller Designstudios.

Technologische Empfehlung

Um die maximale Präzision von 0,008 mm zu gewährleisten, empfehlen wir eine regelmäßige Kalibrierung mit der mitgelieferten optischen 5-mm-Kalibrierplatte. Bei hochglänzenden Oberflächen sollte ein feines Mattierungsspray verwendet werden. Der intelligente Mosaik-Modus empfiehlt sich besonders beim Scannen mehrerer Teile gleichzeitig, da die Software die einzelnen Segmente automatisch erkennt und zusammenfügt.

Wartung / Service

Halten Sie die Kameraobjektive mit einem fusselfreien Optiktuch stets sauber. Das Gerät benötigt eine Stromversorgung von 12V/5A und eine USB 2.0 Schnittstelle. 3DFantom bietet umfassenden technischen Support und Bedienerschulungen an, um die effiziente Nutzung aller erweiterten Scanfunktionen sicherzustellen.

PARAMETER

• Kameraobjektiv/Pixel: 25 mm / 5,0 Megapixel

• Scan-Präzision: 0,008 mm

• Scan-Geschwindigkeit: 0,3 s pro Einzelaufnahme

• Scan-Bereich: 70 mm

• Minimale Details: 0,05 mm

• Lichtquelle/Gitter: Ti1280 LED / Blaues Streifenlicht

• Kalibrierplatte: 5 mm Optische Kalibrierplatte

• Drehtisch: Intelligenter, zweiachsig gekoppelter Drehtisch

• Datenausgabeformat: Zerstörungsfreies STL (3-Stellen-Variante)

• Software-Features: Intelligentes Patching / Mosaik-Modus / Segmentierung

• Schnittstelle / Netzteil: USB 2.0 / 12V 5A

• Gewicht: 8,25 kg
