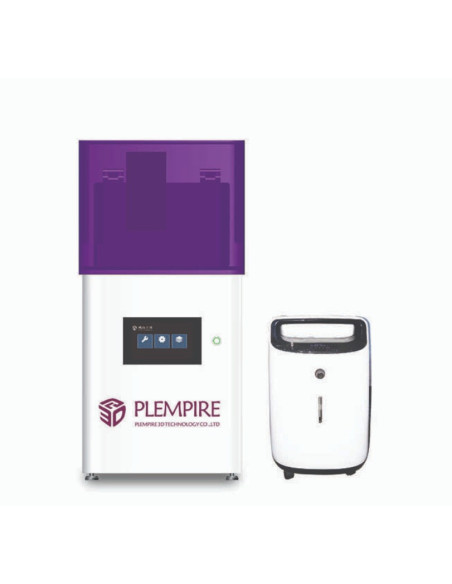

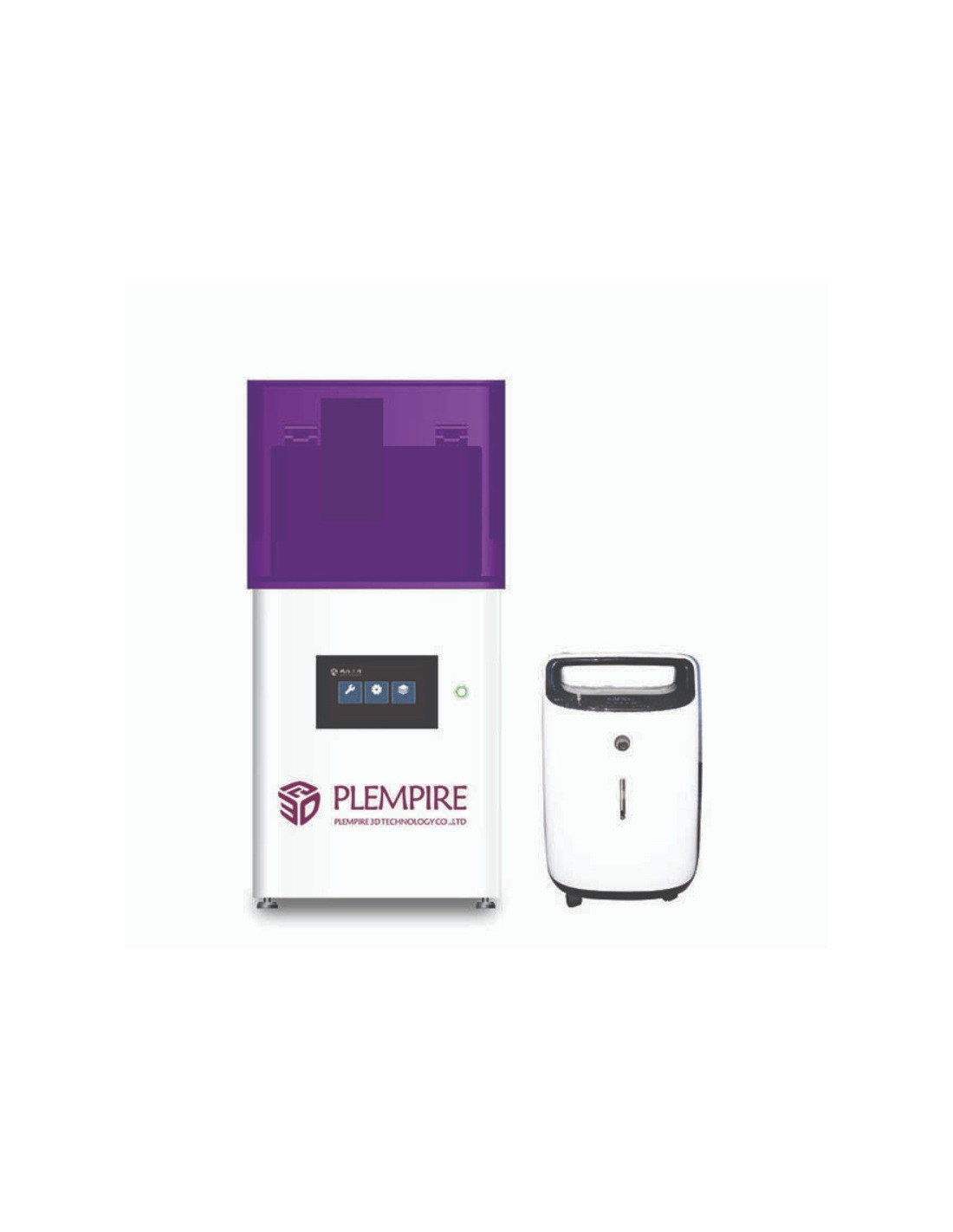

PL100 UDLM Plus 3D-Drucker

Anwendung

Der PL100 UDLM Plus repräsentiert die technologische Spitze in der additiven Fertigung für die Schmuckindustrie. Dank der patentierten UDLM-Technologie (Ultra Digital Light Manufacturing) erfolgt die Z-Achsen-Bewegung kontinuierlich ohne Unterbrechung zwischen den Schichten, was den Durchsatz drastisch erhöht. Das System wurde speziell für die Hochleistungsfertigung von hochdetaillierten Gussmodellen, Master-Modellen und Prototypen entwickelt, die eine rasterfreie Oberfläche für den direkten Feinguss erfordern.

Vorteile

Der entscheidende Vorteil der „Plus“-Version ist die verbesserte XY-Auflösung von 35 μm in Kombination mit Schichtstärken von nur 10 μm. Die industrielle UV-LED-Lichtquelle garantiert eine gleichmäßige Energieverteilung über die gesamte Plattform und verhindert so Maßabweichungen. In Verbindung mit EASY CAST-Resinen erreicht der Drucker eine Oberflächengüte, die den manuellen Polieraufwand bei Edelmetallgüssen erheblich reduziert.

Werkstatttauglichkeit

Mit einem robusten Metallgehäuse und einem Gewicht von 35 kg ist der PL100 für den stabilen 24/7-Industriebetrieb ausgelegt. Die Plus-Variante bietet einen erweiterten Bauraum von 136 x 76 x 100 mm, was die Produktion größerer Serien in einem Arbeitsgang ermöglicht. Das geschlossene Design und hochwertige Industriekomponenten gewährleisten langfristige Zuverlässigkeit und hohe Wiederholgenauigkeit in anspruchsvollen Werkstattumgebungen.

Technologische Empfehlung

Für optimale Ergebnisse mit dem UDLM-kontinuierlichen Druck empfehlen wir die Verwendung nativer EASY CAST-Materialien, die exakt auf die Hochgeschwindigkeitsbewegungen dieses Systems kalibriert sind. Die Maschine verarbeitet die Standard-Dateiformate STL und SLC. Für maximale Präzision während der Hochgeschwindigkeitszyklen sollte das Gerät auf einer nivellierten, erschütterungsfreien Unterlage betrieben werden.

Wartung / Service

Das System ist auf einfache Wartung ausgelegt und erfordert lediglich regelmäßige Sichtprüfungen des optischen Pfades sowie der FEP/nFEP-Tankfolienspannung. 3DFantom bietet umfassenden technischen Support, Bedienerschulungen und die Lieferung von Original-Ersatzteilen, um eine maximale Verfügbarkeit für beide Konfigurationen sicherzustellen.

PARAMETER

• Technologie: UDLM (Ultra Digital Light Manufacturing)

• Lichtquelle: Industrielle UV-LED

• Bauraum (Standard/Plus): 90 x 50 x 100 mm / 136 x 76 x 100 mm

• XY-Auflösung (Standard/Plus): 50 μm / 35 μm

• Schichtstärke (Standard/Plus): 25–50 μm / 10–50 μm

• Unterstützte Materialien: EASY CAST (sowie zertifizierte Resine)

• Dateiformate: STL, SLC

• Datenübertragung: USB

• Stromversorgung: 220V AC

• Geräteabmessungen: 395 x 350 x 787 mm

• Gewicht: 35 kg
