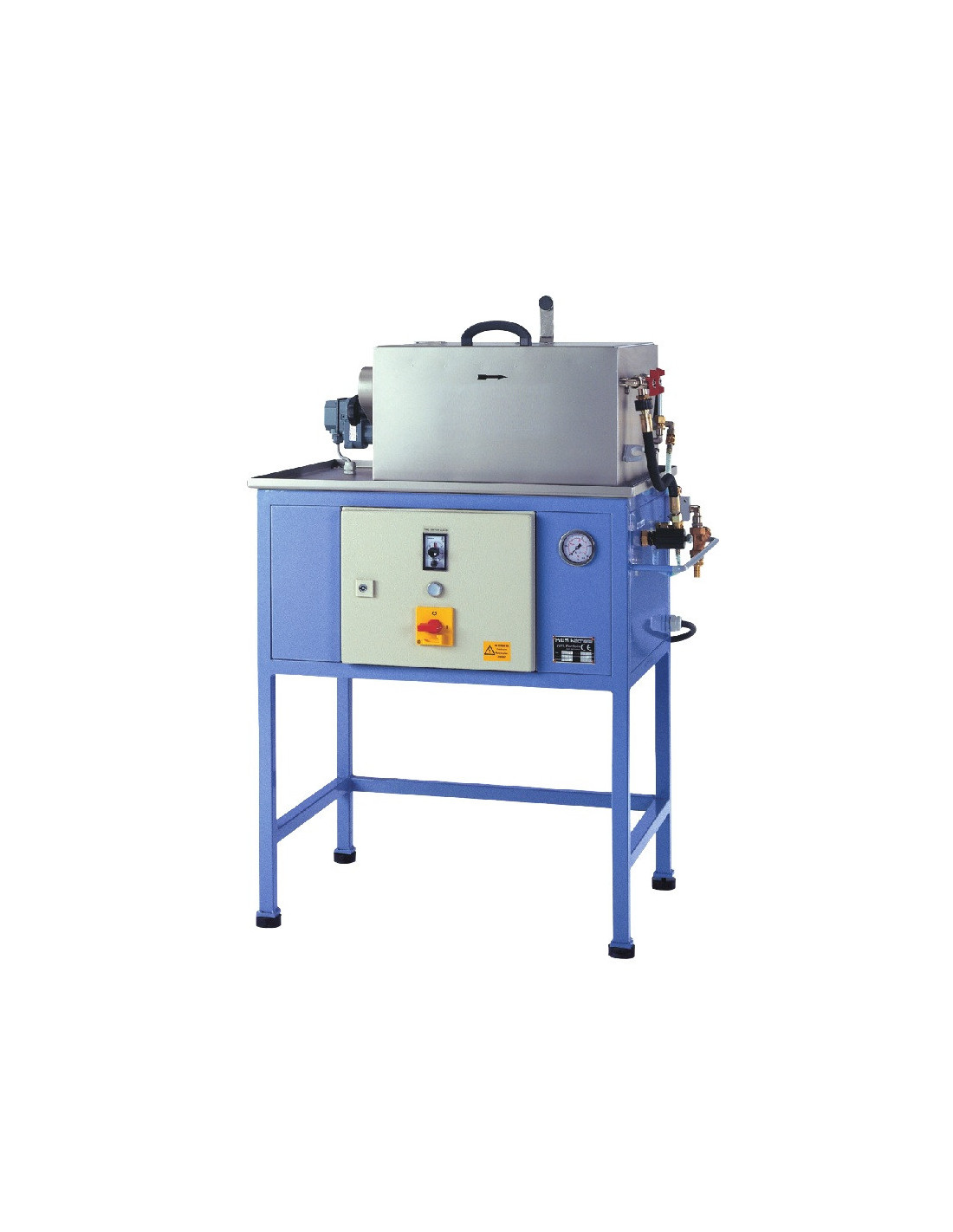

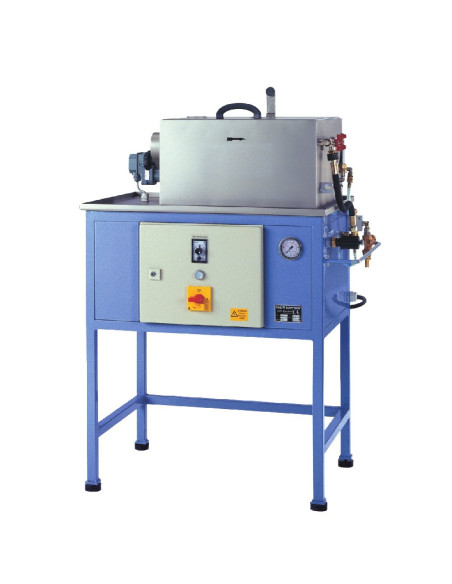

ARN Automatische Küvetten-Ausbettmaschine

Anwendung

Die ARN Automatische Küvetten-Ausbettmaschine und Gussreinigungsanlage markiert einen wesentlichen Fortschritt in der Rationalisierung von Post-Casting-Prozessen. Das System vereint zwei Arbeitsschritte in einem automatisierten Zyklus: das Ausbetten des Gussbaums aus der Küvette und die anschließende vollständige Entfernung der Einbettmasse. Sie ist konzipiert für Schmuckhersteller mit hohem Durchsatz, die einen sauberen, schnellen und standardisierten Prozess zur Vorbereitung der Gussbäume für die weitere Verarbeitung benötigen.

Vorteile

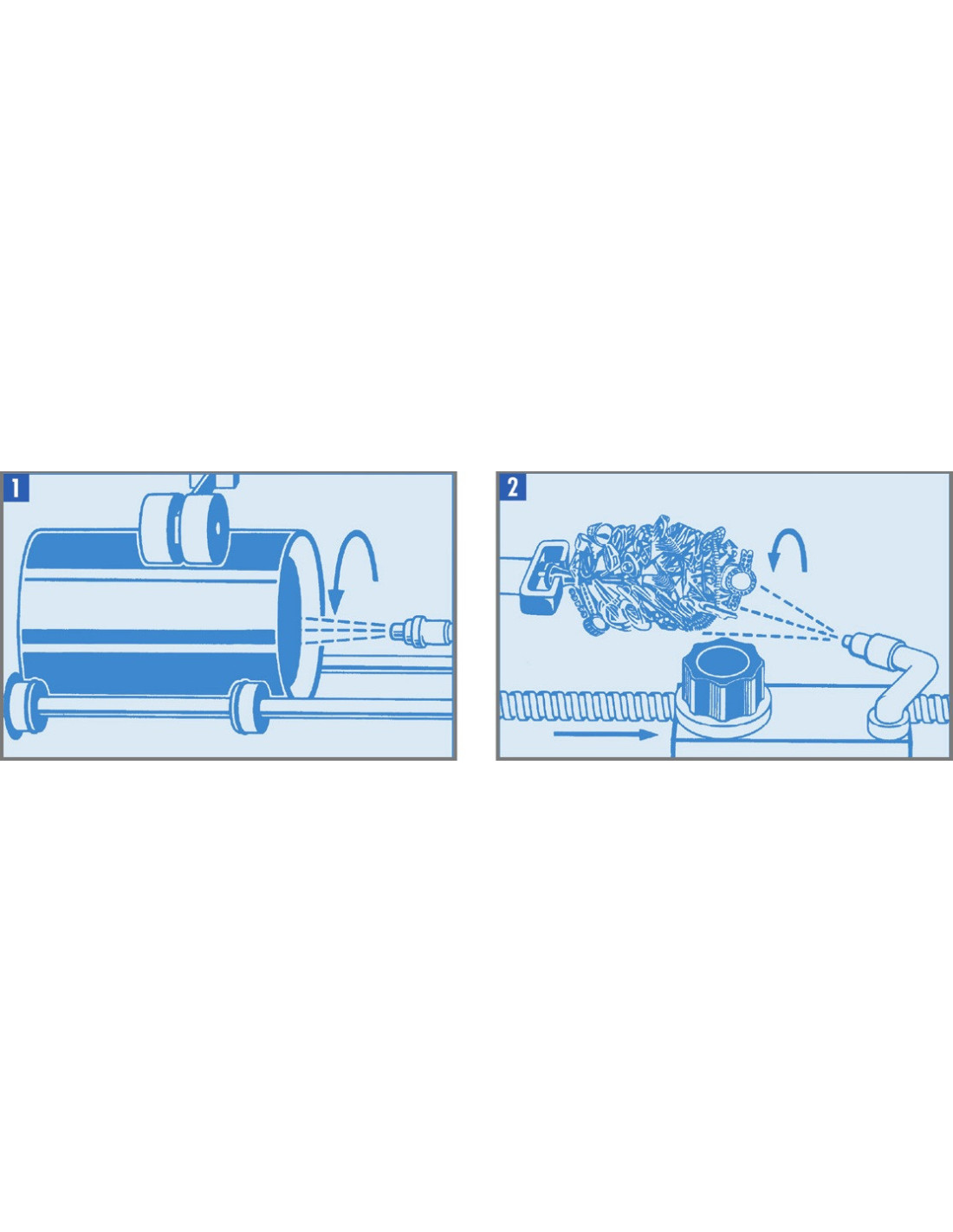

Das System nutzt Hochdruck-Wasserstrahltechnologie (einstellbar von 60 bis 95 bar). In der ersten Phase wird der Gussbaum mittels einer Rundstrahldüse aus der Küvette gelöst, während in der zweiten Phase drei bewegliche Düsen den Gussbaum gründlich reinigen. Ein entscheidender Vorteil ist die Schonung feinster Details; durch die regulierbare Strahlintensität kommt es zu keiner Deformation der Gussteile oder der Küvetten. Zudem ist das Verfahren absolut sicher für mit Steinen gegossene Stücke (Cast-in-place), wodurch die Steine unbeschädigt und perfekt sauber bleiben.

Werkstatttauglichkeit

Diese Maschine wurde für maximale Produktivität entwickelt und reduziert die Reinigungszeit auf nur 1 bis 2,5 Minuten pro Gussbaum. Durch den hohen Automatisierungsgrad kann die Anlage auch von ungelerntem Personal nach minimaler Einweisung bedient werden. Da das manuelle Abschlagen von Gips entfällt, bleibt der Arbeitsplatz sauber und die Lebensdauer der Küvetten wird erhöht, da mechanische Verformungen ausbleiben. Die robuste Einheit verarbeitet industrielle Küvettengrößen bis zu ø150 mm.

Technologische Empfehlung

Für komplexe oder sehr dicht bestückte Gussbäume empfehlen wir den Einsatz der optionalen Zusatzdüsen, um das Eindringen des Wassers in tiefe Hohlräume zu garantieren. Der einstellbare Druck ist essenziell beim Wechsel zwischen robusten Messinggüssen und fragilen Silberfiligranen. Ein perfekt gereinigter Baum ermöglicht ein problemloses Abtrennen der Gussteile und stellt sicher, dass das restliche Metall frei von Einbettmasserückständen ist – eine Grundvoraussetzung für hochwertiges Recycling und Umschmelzen.

Wartung / Service

Die Maschine benötigt einen Standard-Wasseranschluss (3/4”) und einen entsprechenden Abfluss. Die Wartung ist unkompliziert und konzentriert sich auf die regelmäßige Inspektion der Karbiddüsen sowie die Reinigung des Wasserfiltersystems. 3DFantom bietet umfassenden technischen Support, einschließlich Installation, Bedienerschulung und der Lieferung spezialisierter Ersatzdüsen, um eine dauerhaft hohe Leistung zu gewährleisten.

PARAMETER

• Stromversorgung: 400 V, 50 Hz

• Leistungsaufnahme: 5 kW

• Wasserdruck: 60 – 95 bar (einstellbar)

• Max. Küvettendurchmesser: 150 mm

• Max. Küvettenhöhe: 280 mm

• Max. Gussbaumlänge: 280 mm

• Reinigungszeit: 1 – 2,5 Minuten

• Wasseranschluss: 3/4”

• Wasserverbrauch: 18 l/min

• Düsenkonfiguration: 1x Rundstrahldüse, 2x Flachstrahldüsen (erweiterbar)
