Galloni G10 Induktions-Gussmaschine 35kg Al

Anwendung

Die Galloni G10 ist eine elektronische Induktions-Gussmaschine der Spitzenklasse, die speziell für hochpräzise Industriebereiche wie die Luft- und Raumfahrt sowie den Automobilbau entwickelt wurde. Sie ist für das Wachsausschmelzverfahren von Aluminium und seinen Legierungen optimiert, sowohl unter Verwendung traditioneller Wachsmodelle als auch moderner 3D-Druck-Resin-Patterns. Die G10 bietet eine kosteneffiziente Alternative zu teuren Druckgussformen für kleine bis mittlere Serien komplexer Geometrien.

Vorteile

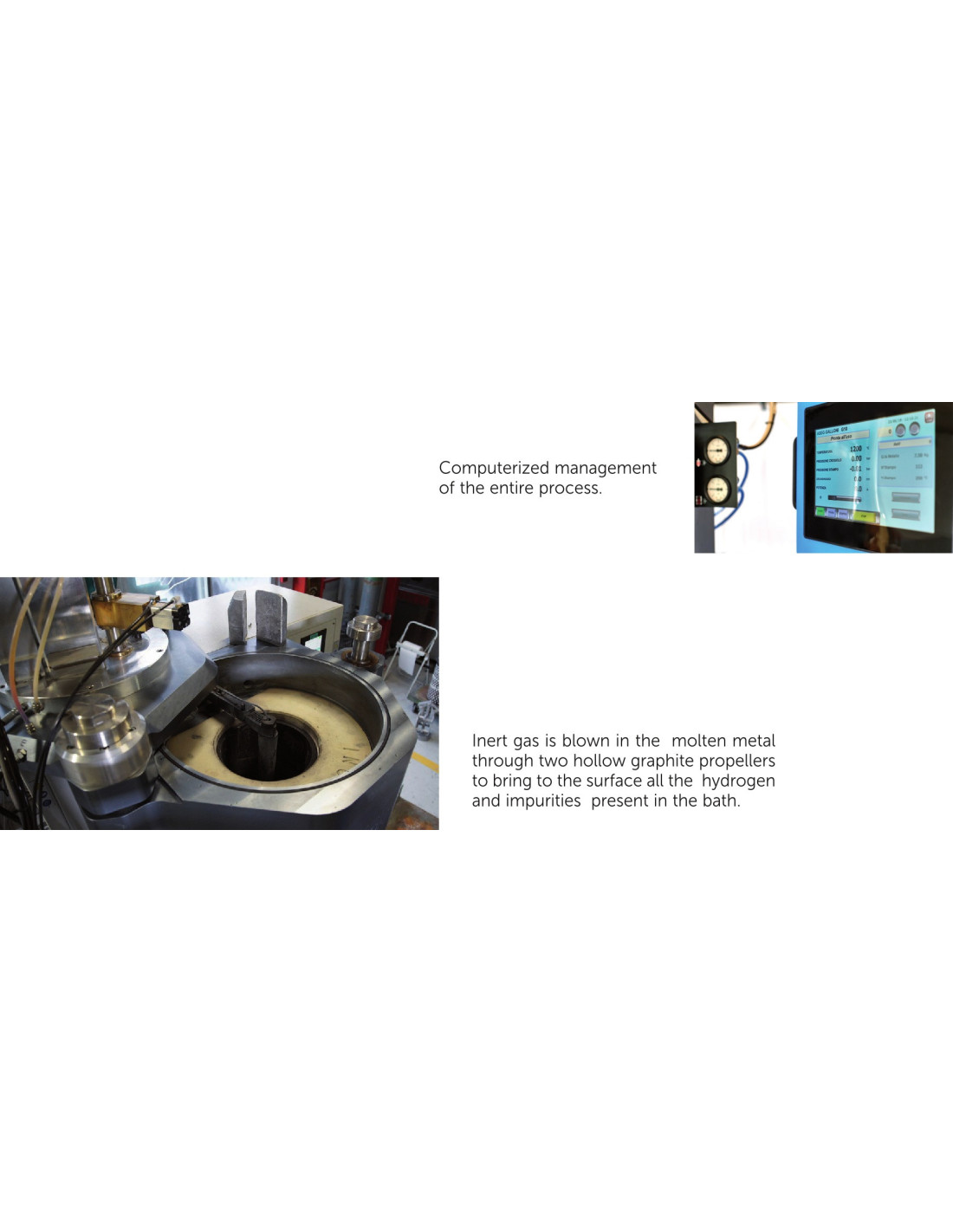

Der entscheidende technologische Vorteil der G10 ist die Eliminierung von gelöstem Wasserstoff und schweren Verunreinigungen – die Hauptursachen für Defekte beim Aluminiumguss. Das System verfügt über zwei hohle Graphitpropeller, die in die Schmelze eintauchen, diese mit kontrollierbarer Geschwindigkeit mischen und gleichzeitig Inertgas (Stickstoff) am Boden injizieren. Dieser Prozess zwingt Verunreinigungen und Wasserstoffblasen zur Oberfläche. In Kombination mit dem Vakuumguss und einem 3-bar Überdruck-Zyklus wird eine dichte, fehlerfreie Molekularstruktur garantiert, die mittels Röntgenspektrometrie verifiziert werden kann.

Werkstatttauglichkeit

Konzipiert für den harten Industrieeinsatz, ist die G10 eine robuste Einheit mit einer Höhe von 1,9 Metern und einem Gewicht von 650 kg. Sie verfügt über ein computergestütztes Managementsystem mit einer proportionalen 25-kW-Leistungssteuerung, die die Frequenz unabhängig vom Metallvolumen anpasst. Die Benutzeroberfläche führt den Bediener durch eine „Washing“-Sequenz (abwechselnd Vakuum und Inertgasspülung), gefolgt von einem automatisierten Schmelz- und Gießzyklus für maximale Produktivität.

Technologische Empfehlung

Für kritische Bauteile empfehlen wir die vollständige Integration der Inertgas-Rührsequenz. Durch das Einblasen von Stickstoff über das Doppelpropellersystem wird der Wasserstoff vor dem Guss effektiv entfernt. Dies ist besonders wichtig bei der Arbeit mit 3D-Druck-Resins, um sicherzustellen, dass die reinste Legierung in die komplizierten Details der Form gelangt, was zu exzellenten Oberflächen und überlegenen mechanischen Eigenschaften führt.

Wartung / Service

Als Industriemaschine erfordert die G10 den Anschluss an ein Kühlsystem und eine externe Vakuumpumpe. Die Graphitpropeller sind Verschleißteile und müssen regelmäßig überprüft werden, um die Entgasungseffizienz aufrechtzuerhalten. 3DFantom bietet professionelle Installation vor Ort, technische Schulungen für Qualitätskontrollen nach Luftfahrtstandard und eine stetige Versorgung mit 13.000-ccm-Hochkapazitätstiegeln.

PARAMETER

• Tiegelkapazität: 13.000 ccm (bis zu 35 kg Aluminium)

• Induktionsleistung: 25 kW (Niederfrequenz)

• Entgasungssystem: Zwei hohle Graphitpropeller + Inertgasinjektion

• Drucksystem: Vakuum + Inertgas-Überdruck (bis zu 3 bar)

• Prozesssteuerung: Computergestütztes proportionales Leistungsmanagement

• Stromversorgung: Dreiphasig 400 V – 50/60 Hz

• Abmessungen: 1200 x 1100 x 1900 mm

• Gewicht: 650 kg
