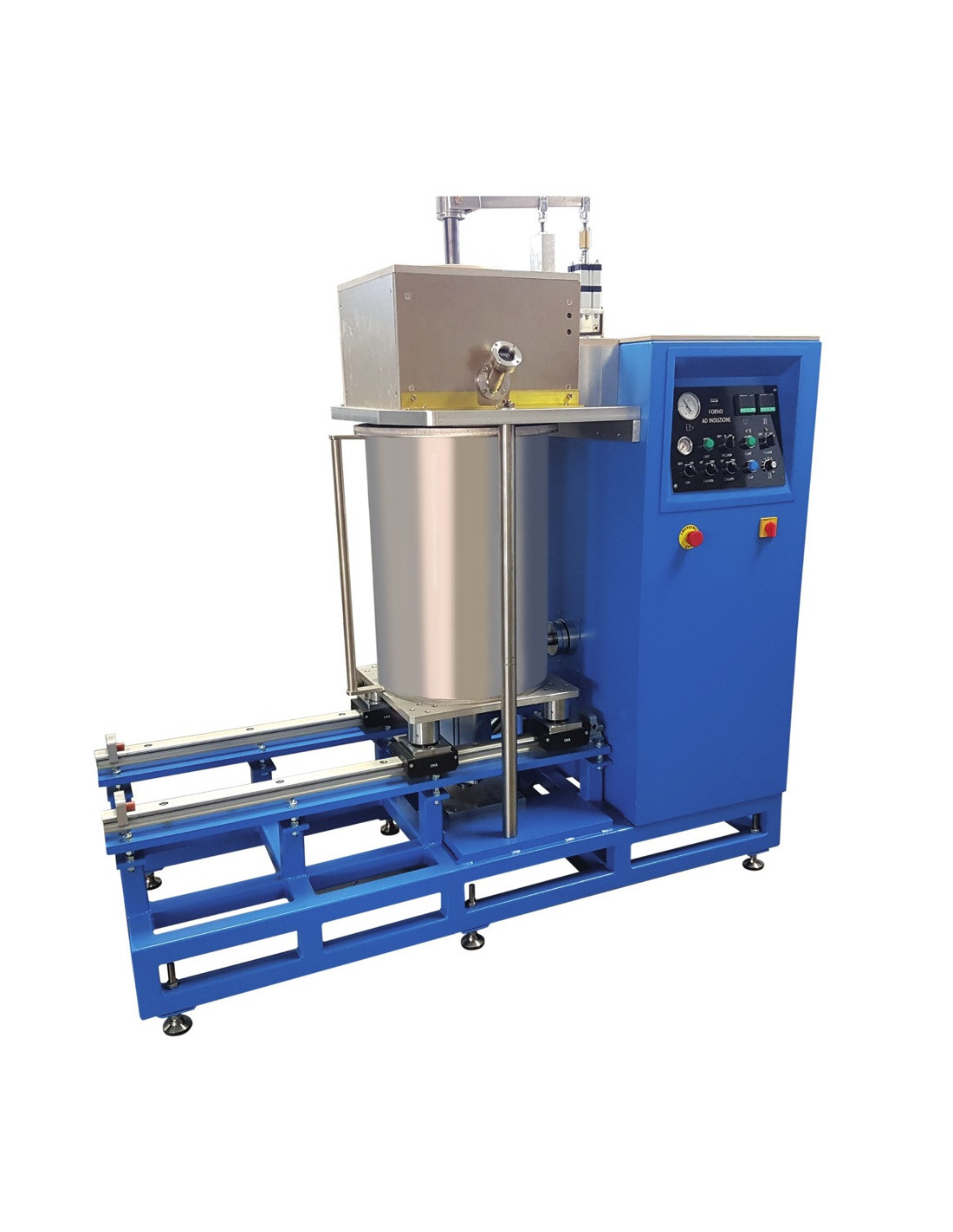

Galloni Multiple Ject Gussanlage

Anwendung

Die Galloni Multiple Ject ist ein industrielles Hochleistungs-Gusssystem, das für Produktionsumgebungen mit extrem hohem Durchsatz entwickelt wurde. Sie ermöglicht das kontinuierliche Gießen einer Metallart in mehrere aufeinanderfolgende Küvetten in einem schnellen Zyklus. Mit einem massiven 3500-ccm-Graphittiegel kann diese Anlage bis zu 25 kg Silber oder 20 kg Messing pro Schmelzvorgang verarbeiten. Sie ist die ultimative Lösung für die industrielle Schmuckherstellung, dekorative Kunst und die Fertigung technischer Komponenten.

Vorteile

Der entscheidende Vorteil der Multiple Ject liegt in ihrem integrierten Schienensystem, das es ermöglicht, die Küvettenkammer schnell hin- und herzubewegen und so die Küvetten unter dem Tiegel mit minimalen Stillstandszeiten zu wechseln. Der Schmelzprozess wird durch eine 20-kW-Induktionsheizung angetrieben, wobei die Temperatur präzise über ein Thermoelement im Zentrum der Schmelze überwacht wird. Um fehlerfreie Ergebnisse zu garantieren, erzeugt die Maschine kurz vor dem Gießen ein Vakuum in der Küvettenkammer, während die Schmelze durch einen Schutzgasstrom vor Oxidation geschützt bleibt.

Werkstatttauglichkeit

Als robuste, 580 kg schwere Produktionsstation ist die Multiple Ject für den zuverlässigen 24/7-Industriebetrieb ausgelegt. Sie nimmt eine breite Palette von Küvettengrößen auf (Ø 120 mm bis 400 mm) und bietet damit extreme Flexibilität für unterschiedlichste Gussbäume. Der Bediener steuert den Gießvorgang über einen manuellen Verschlussstopfen-Druckknopf und ein spezielles Sichtfenster, was eine totale Kontrolle über die Füllung jeder einzelnen Küvette gewährleistet.

Technologische Empfehlung

Um die metallurgische Integrität bei langen Gießsitzungen zu bewahren, empfehlen wir einen konstanten Schutzgasfluss über dem Tiegel. Für hochdichte Ergebnisse sollte der Bediener die Vakuumzeit basierend auf der Porosität der Einbettmasse und der Komplexität der Modelle kalibrieren. Diese Maschine ist besonders effizient, wenn sie mit einer Hochleistungs-Ausbrennofenlinie kombiniert wird, um die Ausstoßgeschwindigkeit der G-Serie voll zu nutzen.

Wartung / Service

Aufgrund der hohen Leistung und der mechanischen Bewegungen erfordert die Multiple Ject einen stabilen Wasserkühlkreislauf (8 l/min) und eine regelmäßige Reinigung der Führungsschienen. Der Graphitstopfen und die Tiegeldüse sind kritische Verschleißteile, die täglich auf präzises Gießverhalten überprüft werden sollten. 3DFantom bietet die vollständige industrielle Installation, Bedienerschulungen und eine zuverlässige Versorgung mit Graphit-Verbrauchsmaterialien.

PARAMETER

• Gusskapazität: Silber 2,5–25 kg / Messing 2–20 kg / Aluminium 0,7–8 kg

• Tiegelvolumen: 3500 ccm (Graphit)

• Küvettengröße: Ø 120–400 mm / Höhe 120–500 mm

• Induktionsleistung: 20 kW (Dreiphasig 230-400-415 V)

• Max. Temperatur: 1200 °C (2192 °F)

• Atmosphäre: Küvettenvakuum + Tiegelschutzgas

• Kühlanforderung: Wasser 8 l/min bei 6 bar

• Abmessungen: 720 x 1750 x 1800 mm

• Gewicht: 580 kg
