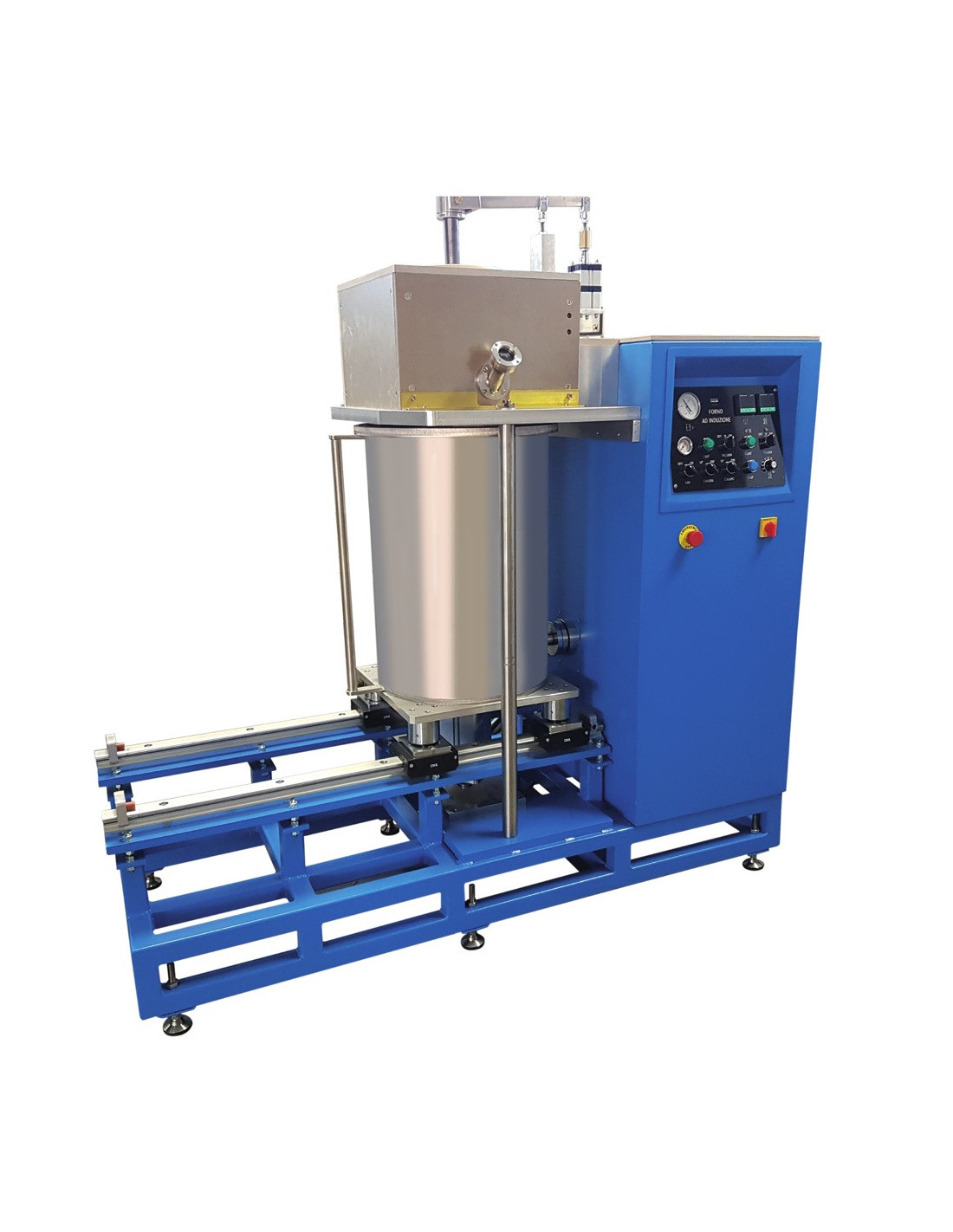

Galloni Multiple Ject Odlievacia linka

Použitie

Galloni Multiple Ject je priemyselný odlievací systém navrhnutý pre kontinuálnu produkciu, kde je potrebné odliať veľké množstvo kovu do viacerých kyviet za sebou. Stroj využíva objemný 3500 cc grafitový téglik, ktorý umožňuje spracovať naraz až 25 kg striebra alebo 20 kg mosadze. Je ideálnym riešením pre veľkovýrobu šperkov, dekoratívnych predmetov a priemyselných komponentov, kde sa vyžaduje vysoká rýchlosť cyklu pri zachovaní metalurgickej kvality.

Výhody

Systém vyniká mechanizmom koľajového posuvu kyviet, ktorý umožňuje rýchlu alternáciu foriem pod téglikom. Proces je riadený elektronickou indukciou s výkonom 20 kW, pričom teplota je presne monitorovaná termočlánkom priamo v centre taveniny. Operátor ovláda výtok kovu pomocou mechanickej zátky (stopper) cez priezor. Pred samotným naliatím sa v komore pod kyvetou vytvorí vákuum na odstránenie plynov z formy, zatiaľ čo tavenina je chránená inertnou atmosférou.

Vhodné pre dielňu

Zariadenie je koncipované ako robustná výrobná stanica (580 kg) pre priemyselné prevádzky. Umožňuje plniť kyvety rôznych veľkostí (priemer až 400 mm) v rýchlom slede, čím dramaticky znižuje prestoje medzi jednotlivými tavbami. Proporcionálne riadenie výkonu zabezpečuje stabilitu nastavenej teploty (max. 1200 °C) počas celého času odlievania viacerých kusov.

Technologické odporúčanie

Pre dosiahnutie najvyššej kvality povrchu pri sériovom odlievaní odporúčame nastaviť čas vákua pre každú kyvetu individuálne v závislosti od zložitosti modelu. Pri odlievaní striebra a mosadze je nevyhnutné udržiavať konštantný prietok inertného plynu nad téglikom, aby sa zabránilo oxidácii taveniny počas dlhších výrobných cyklov.

Údržba / servis

Multiple Ject vyžaduje stabilné vodné chladenie (8 l/min) a pravidelnú kontrolu grafitovej zátky a výtokového hrdla téglika. Vzhľadom na mechanický posuv kyviet je dôležité udržiavať pojazdové koľajnice v čistote. 3DFantom poskytuje odbornú inštaláciu, zaškolenie personálu a dodávku veľkoobjemových spotrebných materiálov.

PARAMETRE

• Kapacita tavenia: Striebro 2,5 – 25 kg, Mosadz 2 – 20 kg, Hliník 0,7 – 8 kg

• Objem téglika: 3500 cc (grafit)

• Rozmery kyviet: Ø 120 – 400 mm, výška 120 – 500 mm

• Výkon: 20 kW (indukčný ohrev)

• Max. teplota: 1200 °C

• Atmosféra: Vákuum pre kyvetu + inertný plyn pre téglik

• Chladenie: Voda 8 l/min pri 6 bar

• Rozmery a hmotnosť: 720 x 1750 x 1800 mm, 580 kg
